Brza montaža PCB-a

Razvoj proizvoda često zavisi od toga koliko brzo se radni prototip može izgraditi i testirati. Prototipna ploča se ne koristi samo za provjeru da li se komponente mogu montirati; koristi se za provjeru funkcije kola, ponašanja firmvera, položaja konektora, stabilnosti napajanja, prijenosa signala, mehaničkog uklapanja i osnovne pouzdanosti proizvoda. Ako prototip ne uspije zbog pogrešnih dijelova, lošeg lemljenja, nedostataka testnih tačaka ili nejasnih zahtjeva za montažom, cijeli raspored razvoja može biti odgođen.

NašQuick Turn prototip PCB sklopusluga je dizajnirana za korisnike kojima je potrebna brza i pouzdana podrška za prototip. Umjesto da odvojeno upravljaju proizvodnjom PCB-a, nabavkom komponenti, montažom i testiranjem, kupci mogu obezbijediti Gerber fajlove, BOM, odabrati-i-fajlove, crteže za montažu, količinu i zahtjeve za testiranje, a mi pomažemo u koordinaciji kompletnog procesa izrade prototipa.

Za kupce prototipa, glavna briga nije samo vrijeme isporuke. Oni također žele znati da li će se provjeriti BOM, da li se komponente mogu nabaviti u malim količinama, da li se dijelovi finog{1}}mogu pravilno sastaviti, da li su konektori i dijelovi kroz{2}}otvore čvrsto zalemljeni i da li se gotova ploča može pregledati ili testirati prije otpreme. Brzi prototip je vrijedan samo ako se može koristiti za stvarnu inžinjersku validaciju.

Projekti prototipa su često hitni. Kupcima će možda trebati ploče za validaciju dizajna, demonstracije kupaca, prezentacije investitora, otklanjanje grešaka u firmveru, inženjersko testiranje ili rane tržišne uzorke. U ovim situacijama, čak i mali problem može stvoriti veliko kašnjenje. Komponenta koja nedostaje, pogrešan otisak, obrnuta dioda, nejasna oznaka polariteta ili slab lemni spoj mogu zahtijevati doradu ili novu izradu.

Jedan od najvećih izazova je tačnost BOM-a. Količine prototipa su obično male, ali neke komponente mogu imati dugo vremena isporuke, visok MOQ, ograničene zalihe ili zastarjeli status. Neki dijelovi također mogu imati opise paketa koji ne odgovaraju stvarnom otisku PCB-a. Ako se ovi problemi otkriju nakon početka montaže, projekat se može zaustaviti i korisnik može izgubiti dragocjeno vrijeme za razvoj.

Prije proizvodnje, pregled BOM-a pomaže u smanjenju ovih rizika. Pregled može uključiti provjeru broja dijela, verifikaciju paketa, podudaranje otiska, dostupnost komponente, procjenu vremena isporuke i diskusiju o alternativnim komponentama. Ukoliko je potreban zamjenski dio, kupac to treba potvrditi prije kupovine. Ovo je važno jer neodobrene alternative mogu uticati na funkciju, kompatibilnost firmvera, električne performanse ili buduću konzistentnost proizvodnje.

Pregled fajlova je takođe važan. Gerber fajlovi, pik{1}}i-fajlovi, crteži sklopa, oznake polariteta i zahtjevi testiranja trebaju se provjeravati zajedno. Ploča može biti električki ispravna, ali je još uvijek teško sastaviti ako su jastučići premali, komponente suviše blizu ili nedostaju ispitne točke. Rani pregled pomaže kupcima da isprave probleme prije proizvodnje, smanjujući ponovljene izrade uzoraka.

Pouzdan proces sastavljanja prototipa trebao bi pomoći kupcima da se kreću brže, a istovremeno smanjuju neizvjesnost. Cilj nije samo da se napravi uzorak, već da se obezbedi koristan prototip za stvarno testiranje i poboljšanje dizajna.

Za prototipne projekte, izvor komponenti može odlučiti o stvarnom vremenu isporuke. Čak i ako je PCB spreman i linija za montažu dostupna, jedan nedostupan IC, konektor, senzor, modul ili komponenta napajanja može odgoditi cijeli projekt. Zbog toga je rani pregled BOM-a kritičan.

Neki kupci već imaju odobrene komponente, dok je drugima potrebna pomoć u provjeri dostupnosti i nabavci malih količina. Za hitne projekte, važno je brzo identificirati komponente sa dugim-vremenim-vremenim radnjama. Ako su alternative dostupne, o njima treba razgovarati na osnovu paketa, električnih performansi, otiska i zahtjeva primjene.

Za buduću proizvodnju, zapisi o komponentama su također korisni. Ako prototip koristi alternativni dio, promjenu treba dokumentirati. Kada projekat krene u malu-serijsku ili masovnu proizvodnju, ovi zapisi pomažu u smanjenju ponovljene komunikacije i održavanju konzistentnosti.

Brza montaža prototipa ne bi trebala značiti slabu kontrolu procesa. Kupci se često brinu da hitna izgradnja može uzrokovati nedostajuće dijelove, pogrešnu orijentaciju, premošćivanje lemljenja, nedovoljan lem, slabe spojeve ili lošu inspekciju. Prototip koji ne uspije zbog grešaka u montaži može otežati procjenu da li problem dolazi iz dizajna ili procesa proizvodnje.

NašFast Turn prototip PCB skloppodrška se fokusira na balansiranje brzine isporuke i kvaliteta montaže. SMT montaža zahteva stabilno štampanje paste za lemljenje, precizno postavljanje i kontrolisano lemljenje povratnim tokom. IC-komponente finog nagiba, male pasivne komponente, QFN, BGA, senzori, bežični moduli i komunikacijski čipovi moraju se pažljivo sastaviti. Komponente kroz{4}}otvorene rupe, konektori, prekidači, terminali, releji, transformatori, induktori i veći kondenzatori mogu zahtijevati jače lemljenje i konačnu inspekciju.

Testiranje je takođe važno. Nekim kupcima su potrebne samo sastavljene ploče za interno testiranje. Drugima će možda trebati električne provjere, programiranje, funkcionalno testiranje ili X-inspekcija prije isporuke. Jasni zahtjevi za testiranje pomažu dobavljaču da pripremi ispravan proces i pomažu kupcima da smanje vrijeme otklanjanja grešaka nakon prijema ploča.

Testiranje treba da odgovara svrsi prototipa. IoT prototipu će možda trebati učitavanje firmvera i provjere bežičnih funkcija. Napajačkoj ploči će možda trebati-uključivanje i testiranje izlaza. Industrijska kontrolna ploča može trebati provjere ulaza/izlaza i releja. Senzorskoj ploči može biti potrebna provjera odziva signala. Komunikacionoj ploči će možda biti potrebno testiranje interfejsa.

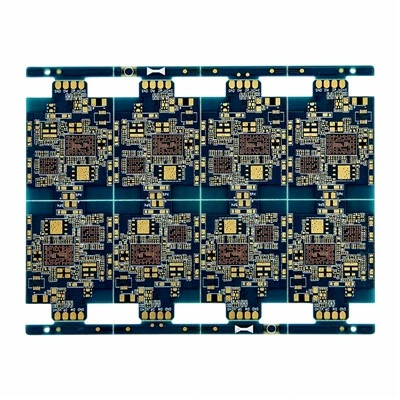

Prototip PCB sklop može podržati mnoge projekte razvoja elektroničkih proizvoda, uključujući IoT uređaje, industrijske kontrolne ploče, medicinsku elektroniku, automobilske prototipove, komunikacijske module, ploče za napajanje, senzorske module, LED kontrolne ploče, potrošačku elektroniku, nosive uređaje i instrumente za testiranje.

Različite aplikacije imaju različite prioritete. IoT uređaji mogu zahtijevati kompaktnu SMT montažu, postavljanje bežičnog modula i podršku za programiranje. Industrijski prototipovi mogu se fokusirati na snagu konektora i funkcionalnu stabilnost. Medicinskoj elektronici može biti potrebna čista evidencija o rukovanju i inspekciji. Prototipovi automobila mogu zahtijevati pouzdane konektore i osnovna ekološka razmatranja. Moduli napajanja mogu zahtijevati jače lemljenje za jake-strujne oblasti i napajanje-pri testiranju.

Dobar proces sastavljanja prototipa trebao bi odgovarati kupčevom cilju validacije. Nekim kupcima je potrebna brzina za rano testiranje dizajna. Nekima je potrebna detaljna povratna informacija za reviziju dizajna. Nekima je potrebno nekoliko ploča za odobrenje kupaca. Drugima je potrebna izgradnja prototipa koji se kasnije može preći u proizvodnju malih{4}}običajnih proizvoda.

Sastavljanje prototipa često je prvi korak u dužem putu razvoja proizvoda. Nakon što se prototip odobri, projekat se može preći na inžinjersku validaciju, malu-serijsku proizvodnju, probna izvođenja ili masovnu proizvodnju. Da bi ovaj prelaz bio lakši, informacije o proizvodnji treba da budu jasno zabeležene od početka.

Odobrene verzije BOM-a, zapise o alternativnim komponentama, napomene o sklapanju, metode testiranja, zahtjeve programiranja, standarde inspekcije i detalje pakovanja treba održavati. Ako se zamjena komponente koristi u fazi prototipa, tu promjenu treba dokumentirati. Ako se pronađe problem sa lemljenjem ili testiranjem, treba ga pregledati prije sljedeće izrade.

NašBrza montaža prototipa PCB-apodrška pomaže kupcima da skrate vrijeme ranog razvoja uz čuvanje korisnih zapisa za buduću proizvodnju. Ovo pomaže kasnijim serijama da ostanu bliže odobrenom prototipu i smanjuje ponovljene komunikacije.

Kontrola kvaliteta treba početi prije montaže, a ne samo nakon što je ploča gotova. Pregled fajlova, provjera BOM-a, provjera komponenti, inspekcija PCB-a, kontrola paste za lemljenje, inspekcija postavljanja, praćenje povratnog toka, lemljenje kroz-otvore, električne provjere, funkcionalno testiranje, označavanje i pakovanje sve utiče na kvalitet konačnog prototipa.

Za hitne prototipne projekte, komunikacija je također kritična. Jasne povratne informacije o problemima s datotekama, nedostatku komponenti, zamjenskim opcijama, zahtjevima testiranja i rasporedu isporuke pomažu kupcima da donose brže odluke. Cilj je isporučiti prototipove koji su ne samo brzi, već i dovoljno pouzdani za stvarnu inžinjersku validaciju.
