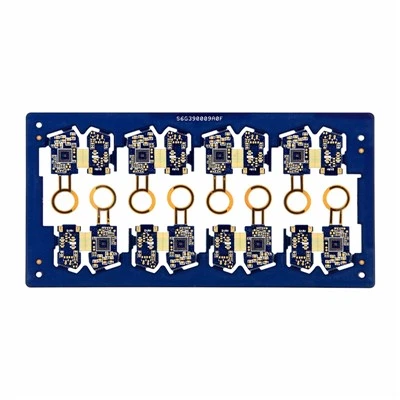

Višeslojna kruta-flex PCB je dizajnirana za elektronske proizvode koji zahtijevaju kompaktnu strukturu, složeno usmjeravanje, pouzdanu međusobnu vezu i stabilne performanse u ograničenom prostoru. Kombinira višestruke krute slojeve kola sa fleksibilnim dijelovima kola, omogućavajući ploči da se presavija, savija i povezuje različite funkcionalne oblasti bez upotrebe mnogo odvojenih kablova ili konektora. Ova struktura se široko koristi u medicinskim uređajima, automobilskoj elektronici, vazduhoplovnim sistemima, industrijskoj kontrolnoj opremi, modulima kamera, senzorima, nosivim uređajima, komunikacijskim proizvodima i elektronskim modulima visoke{3}}gustine.

Za kupce, glavna briga nije samo da li se ploča može proizvesti, već i da li višeslojna struktura može ostati stabilna nakon laminiranja, savijanja, montaže i dugotrajnog{0}}funkcionisanja. Uobičajene bolne tačke uključuju složenost-slaganja, devijaciju impedance, gubitak signala, lošu registraciju sloja, kruto-pucanje savijanja, zamor bakra, raslojavanje, visoku cijenu proizvodnje i nestabilan kvalitet serije.

NašVišeslojni kruti{0}}fleksibilni krugrješenja su razvijena kako bi pomogli kupcima da riješe ove izazove. Fokusiramo se na-pregled slaganja, odabir materijala, podršku za usmjeravanje velike gustine, pouzdanost savijanja, kontrolu područja prijelaza, striktno testiranje i konzistentnost prototipa-u-proizvodnju. Cilj je pomoći kupcima da postignu kompaktno, pouzdano i produktivno PCB rješenje za zahtjevne aplikacije.

Višeslojni stog-Gore

Višeslojno{0}}slaganje je jedan od najvažnijih dijelova krutog-flex PCB dizajna. Za razliku od standardnih krutih PCB-a, višeslojne krute-savitljive ploče moraju uzeti u obzir i kruta područja i fleksibilna područja u istoj strukturi. Krutim sekcijama može biti potrebno nekoliko slojeva signala, snage i tla, dok fleksibilni dio mora ostati dovoljno tanak da se pouzdano savija.

Kupci se često brinu da složeno slaganje-može uzrokovati proizvodne rizike kao što su loša laminacija, pomicanje sloja, dielektrična nedosljednost, savijanje ili raslojavanje. Ovi problemi mogu uticati i na mehaničku pouzdanost i na električne performanse. Stoga, dizajn-slaganja treba pregledati prije proizvodnje kako bi se potvrdila kompatibilnost materijala, debljina bakra, debljina dielektrika, struktura fleksibilnog sloja i kruti- dizajn savitljivog prijelaza.

Praktično slaganje-treba ne samo da ispuni zahtjeve kruga, već i da podrži mogućnost proizvodnje. Za proizvode visoke{2}}gustine, integritet snage i signala treba uzeti u obzir zajedno sa debljinom savijanja i mehaničkim naprezanjem. Rani inženjerski pregled pomaže u smanjenju redizajna i poboljšava šanse za uspjeh prve{4}}izgradnje.

Usmjeravanje{0}}visoke gustine

Mnogi kupci biraju višeslojnu krutu-fleksibilnu PCB jer njihov proizvod ima ograničen prostor, ali zahtijeva mnogo signalnih puteva, priključaka za napajanje, senzora, konektora ili komponenata sa finim-tokom. Rutiranje velike-gustoće omogućava integrisanje složenijih kola u manju površinu ploče, što ga čini pogodnim za kompaktne elektronske module.

Međutim, -usmjeravanje velike gustine također stvara izazove. Ako širina linija, razmak, preko strukture i poravnanje slojeva nisu pravilno kontrolirani, ploča se može suočiti s kratkim spojevima, otvorenim krugovima, varijacijama impedanse ili niskim proizvodnim prinosom. Za dizajne sa BGA, finim{3}}IC-ovima, senzorima ili komunikacijskim modulima, proizvodna sposobnost mora biti usklađena sa zahtjevima dizajna.

PouzdanVišeslojna kruta{0}}Flex PCB pločatreba da uravnoteži gustinu rutiranja, izvodljivost proizvodnje, kvalitet signala i mehaničku pouzdanost. Naša inženjerska podrška može pomoći u pregledu rizika rasporeda, putem postavljanja, usmjeravanja fleksibilnih zona, balansa bakra i tranzicijskih područja prije proizvodnje.

Integritet signala

Integritet signala je ključna briga za višeslojne krute-fleksibilne PCB aplikacije. Proizvodi kao što su medicinski instrumenti, automobilski senzori, moduli kamera, vazduhoplovna elektronika, komunikacioni moduli i industrijski kontrolni sistemi često zahtevaju stabilan prenos signala. Svako izobličenje signala, šum, gubitak ili neusklađenost impedancije mogu uticati na performanse proizvoda.

Krute-fleksibilne strukture mogu pomoći u smanjenju gubitka signala-povezanog sa konektorom jer integriraju fleksibilnu interkonekciju direktno u ploču. Međutim, dizajn i dalje mora kontrolirati dužinu usmjeravanja, referencu tla, složenu- strukturu, dielektrični materijal i put prijelaza između krutih i fleksibilnih područja.

Za aplikacije{0}}osjetljive na signal, kupci obično žele znati može li proizvođač podržati{1}}pregled slaganja, kontrolu impedanse, diferencijalno usmjeravanje para i dosljednu proizvodnju. Ranim pregledom dizajna mogu se smanjiti potencijalni rizici signala prije nego što ploča uđe u proizvodnju.

Kontrolisana impedansa

Kontrolisana impedancija je često potrebna za velike-brzine, RF, komunikacije, slike, senzore i aplikacije za prijenos podataka. U višeslojnom krutom-fleksibilnom PCB-u, kontrola impedanse može biti izazovnija jer put signala može proći i kroz kruta i fleksibilna područja. Debljina materijala, dielektrična konstanta, debljina bakra, širina traga, razmak i referentni slojevi utiču na konačnu impedanciju.

Kupci su često zabrinuti da li vrijednosti impedanse mogu ostati konzistentne u serijama. Mala varijacija u materijalu ili naslaganju-može uticati na performanse signala. Stoga, zahtjevi za impedansom trebaju biti jasno definirani prije proizvodnje, a slaganje-treba pregledati na osnovu ciljne impedanse.

Dizajn / Faktor proizvodnje	Zabrinutost kupaca	Kontrolni fokus
Slagati{0}}strukturu	Devijacija impedanse ili gubitak signala	Pregledajte debljinu dielektrika i referentne slojeve
Debljina bakra	Trenutni kapacitet i tačnost praćenja	Uskladite težinu bakra s potrebama za usmjeravanjem i impedancijom
Fleksibilno usmjeravanje područja	Nestabilnost signala tokom savijanja	Izbjegnite rutiranje sa velikim-naprezanjima i održavajte glatke tragove
Kruti-fleksibilni prijelaz	Prekid signala i mehanički rizik	Kontrola strukture prijelaza i putanje praćenja
Izbor materijala	Varijacije serije i električne performanse	Koristite prikladne i sljedljive materijale
Testiranje	Skriveni nedostaci ili nestabilne performanse	Podržavajte električno testiranje i testiranje impedanse ako je potrebno

Pravilna kontrola impedancije pomaže kupcima da poboljšaju pouzdanost signala i smanje varijacije u performansama zahtjevnih elektronskih proizvoda.

Space Saving

Ušteda prostora je jedna od najjačih prednosti višeslojnog krutog-savitljivog PCB-a. U mnogim kompaktnim uređajima višestruke krute ploče povezane kablovima ili konektorima zauzimaju previše prostora i povećavaju složenost montaže. Kruti-flex dizajn integriše ove veze u jednu strukturu ploče, omogućavajući kolu da se sklopi ili uklopi u uska kućišta proizvoda.

Ovo je posebno korisno za medicinske uređaje, nosivu elektroniku, module kamera, svemirske sisteme, automobilsku elektroniku i senzore visoke{0}}gustine. Kupci mogu koristiti kruta područja za montažu komponenti i fleksibilna područja za međusobno povezivanje, postižući kompaktniji dizajn proizvoda.

Glavna bolna točka kupaca je da se funkcije proizvoda stalno povećavaju dok je raspoloživi prostor ograničen. Višeslojni kruti-fleksibilni PCB pomaže u rješavanju ovog problema kombinacijom usmjeravanja velike-gustoće sa fleksibilnom instalacijom.

Connector Reduction

Konektori i kablovi su uobičajeni izvori složenosti montaže i rizika od pouzdanosti. Zauzimaju prostor, povećavaju cijenu, zahtijevaju ručnu instalaciju i mogu stvoriti probleme s kontaktom nakon vibracija, kretanja, vlage ili dugotrajne- upotrebe. Za aplikacije visoke{3}}pouzdanosti, reducirajući konektori mogu pomoći u poboljšanju stabilnosti proizvoda.

Višeslojni kruti-fleksibilni PCB može zamijeniti više konektora i kablova integracijom interkonekcija direktno u ploču. Ovo može smanjiti korake montaže, smanjiti rizik od mehaničkih kvarova, poboljšati kontinuitet signala i stvoriti čistiju unutrašnju strukturu.

Za kupce, smanjenje konektora nije samo ušteda prostora. Također može smanjiti potencijalne tačke kvara i poboljšati-dugoročnu pouzdanost, posebno u proizvodima koji se koriste u okruženjima vibracija, kretanja ili kompaktne instalacije.

Bend

Pouzdanost

Pouzdanost savijanja je jedna od najvažnijih briga za kupce krutih-savitljivih PCB-a. Fleksibilni dio će se možda morati saviti tokom sastavljanja proizvoda ili ostati presavijen unutar uređaja. Ako je savitljivo područje predebelo, radijus savijanja premali, ili usmjeravanje nije prikladno, ploča može pretrpjeti bakrene pukotine, oštećenje pokrovnog sloja, raslojavanje ili otvorene krugove.

Za bolje performanse savijanja, komponente, lemne spojeve, spojeve i oštre uglove tragova treba izbjegavati u aktivnim područjima savijanja kad god je to moguće. Flex sekcija treba da bude dizajnirana od odgovarajućeg materijala, vrste bakra, broja slojeva i debljine. Statičko savijanje i dinamičko savijanje također treba tretirati drugačije. Statičko savijanje se događa tokom instalacije i ostaje fiksirano, dok dinamičko savijanje uključuje ponovljeno kretanje i zahtijeva jaču kontrolu pouzdanosti.

A Višeslojni kruti-Flex FPCmoraju uravnotežiti višeslojne električne performanse sa fleksibilnim mehaničkim zahtjevima. Zbog toga dizajn područja savijanja treba pažljivo pregledati prije proizvodnje.

Kruta-kontrola fleksibilnog prijelaza

Kruti-savitljivi prelazni dio je mjesto gdje se kruti dio susreće sa fleksibilnim dijelom. Ovo područje je često jedna od najosjetljivijih tačaka pouzdanosti. Kupci se brinu zbog pucanja, zamora bakra, raslojavanja ili otvorenih krugova nakon savijanja, vibracija, termičkih ciklusa ili dugotrajne- upotrebe.

Kontrola prijelaza zahtijeva pažljiv pregled naslaganja-gore, dizajna pokrivača, bakrenog usmjeravanja, strukture materijala i mehaničkog naprezanja. Prijelazno područje treba izbjegavati nagle promjene debljine, teške komponente, pretjeranu silu savijanja i koncentraciju naprezanja. Dobar dizajn prijelaza pomaže u poboljšanju mehaničke izdržljivosti i električne stabilnosti.

Mnogi kvarovi u krutim-savitljivim proizvodima dolaze od naprezanja vezanog za prijelaz-a ne samog kola. Stoga je pregled tranzicijskog područja važan dio DFM podrške za višeslojne krute-fleksibilne projekte.

Sljedivost materijala

Sljedivost materijala je važna za aplikacije visoke{0}}pouzdanosti kao što su medicinski uređaji, automobilska elektronika, svemirski sistemi i industrijski kontrolni proizvodi. Kupci žele stabilne izvore materijala, dosljedan učinak i jasnu evidenciju proizvodnje za ponovljene narudžbe.

Uobičajeni izbori materijala uključuju FR4 ili High-Tg FR4 za kruta područja, poliimid za fleksibilne dijelove, RA bakar za veću pouzdanost savijanja, ED bakar za statičke strukture savijanja, pokrivač za zaštitu fleksibilnog kruga i ENIG za fino-lemljenje. Izbor materijala trebao bi odgovarati zahtjevima savijanja, performansama signala, termičkom stanju, procesu montaže i ciljanoj cijeni.

Sljedivi materijal i kontrolirana proizvodnja pomažu kupcima da smanje rizik tokom validacije, ponovne proizvodnje i pregleda kvaliteta. Ako se projekt kreće s prototipa na masovnu proizvodnju, stabilna kontrola materijala postaje još važnija.

Strogo ispitivanje kvaliteta

Strogo testiranje kvaliteta je od suštinskog značaja jer višeslojni kruti-savitljivi PCB sadrži složene unutrašnje strukture koje se ne mogu u potpunosti ocijeniti po izgledu. Kupci se često brinu o skrivenim defektima kao što su kratke hlačice unutrašnjeg sloja, loša oplata, devijacija impedancije, raslojavanje, neusklađenost pokrovnog sloja, pukotine u tranziciji ili nestabilne performanse područja savijanja.

Ispitivanje kvaliteta treba da obuhvati i električnu i mehaničku pouzdanost. Tipični koraci inspekcije mogu uključivati inspekciju ulaznog materijala, inspekciju unutrašnjeg sloja, AOI inspekciju, kontrolu laminacije, inspekciju bušenja i oblaganja, inspekciju poravnanja pokrovnog sloja, električno testiranje, inspekciju dimenzija, ispitivanje impedanse kada je potrebno, analizu mikro-presjeka kada je potrebno i završnu vizualnu inspekciju.

Za kupce, strogo testiranje pruža povjerenje prije sklapanja i pomaže u smanjenju kvarova nakon otpreme. Takođe podržava konzistentnost serije kada se proizvod kreće od prototipa do masovne proizvodnje.

FAQ

P1: Šta je višeslojni kruti{1}}savitljivi PCB?

Višeslojni kruti-fleksibilni PCB kombinuje više slojeva krutih kola sa fleksibilnim dijelovima kola. Podržava usmjeravanje velike-gustoće, kompaktan dizajn proizvoda, fleksibilnu instalaciju i pouzdanu međusobnu povezanost između funkcionalnih područja.

P2: Zašto odabrati višeslojni čvrsti-fleksibilni PCB umjesto zasebnih krutih ploča i kablova?

Pomaže u uštedi prostora, smanjenju konektora, pojednostavljenju montaže, poboljšanju kontinuiteta signala i smanjenju rizika od kvara{0}}vezanog za povezivanje.

P3: Koje aplikacije koriste višeslojne krute-savitljive PCB-ove?

Uobičajene primjene uključuju medicinske uređaje, automobilsku elektroniku, svemirske sisteme, module kamera, senzore, nosive uređaje, komunikacijske module i industrijsku kontrolnu opremu.

P4: Može li višeslojni kruti-fleksibilni PCB podržavati kontroliranu impedanciju?

Da. Kontrolisana impedansa se može podržati kroz-pregled slaganja, odabir materijala, kontrolu širine traga, kontrolu debljine dielektrika i testiranje impedanse ako je potrebno.

P5: Zašto je pouzdanost savijanja važna?

Loš dizajn savijanja može uzrokovati pucanje bakra, raslojavanje, oštećenje pokrova ili otvorene strujne krugove. Odgovarajući radijus savijanja, debljina savijanja, odabir materijala i dizajn glodanja pomažu u poboljšanju pouzdanosti.

P6: Koji se materijali najčešće koriste?

Kruta područja obično koriste FR4 ili High-Tg FR4, dok fleksibilna područja često koriste poliimid. RA bakar, ED bakar, pokrivni sloj i ENIG površinska obrada mogu se odabrati prema potrebama savijanja, lemljenja i pouzdanosti.

P7: Zašto je kruto-savitljivo područje prijelaza kritično?

Područje prijelaza može postati tačka koncentracije naprezanja. Ako nije pravilno dizajniran, može uzrokovati pucanje, raslojavanje, zamor bakra ili električni kvar tokom savijanja ili-dugotrajnog rada.
